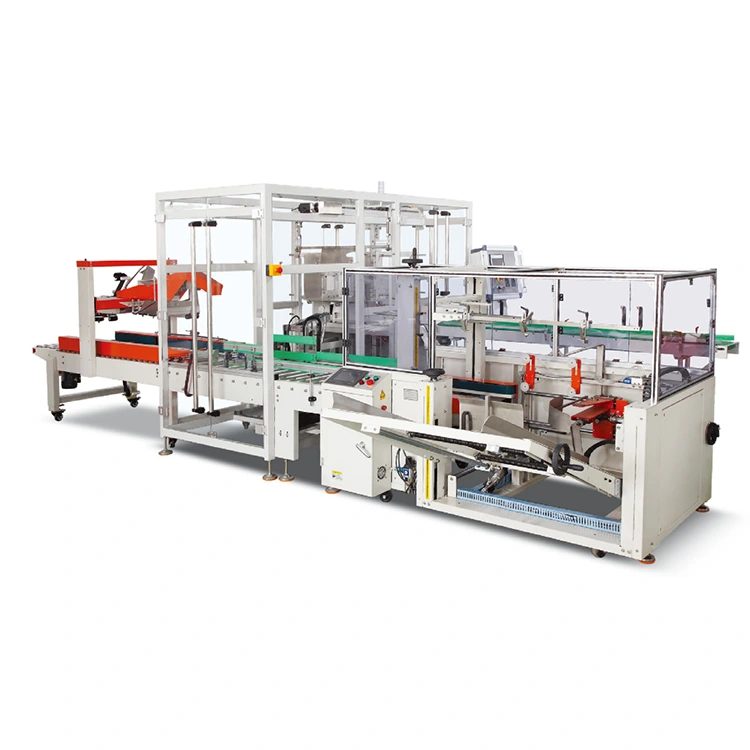

KEDEAutomatischer Kartonpacker für Seitenschub-Verpackungsmaschinenist eine automatische Endverpackungsmaschine, die gruppierte Produkte horizontal in Kartons mit einer stabilen Geschwindigkeit von 1–8 Kartons pro Minute schiebt. Als in China ansässiger Hersteller und Lieferant baut KEDE jeden Side-Push-Kartonpacker mit SPS- und Servosteuerung, Erkennung fehlender Produkte, Stapelüberlastungsschutz und anpassbaren Schiebewerkzeugen, sodass Flaschen, Dosen, Kartons und flexible Beutel in Kartons geladen werden können, ohne dass sie herunterfallen, zerkratzt oder deformiert werden. Es stehen Direktpreise ab Werk, kundenspezifische Kartongrößen und umfassender technischer Support im Ausland zur Verfügung.
Der Kartonpacker für automatische Side-Push-Verpackungsmaschinen kann direkt an eine vorgeschaltete Kartonverpackungsmaschine oder Kartoniermaschine angeschlossen werden, um automatische, unbemannte Verpackungsvorgänge zu ermöglichen. Zuerst werden die Produkte transportiert und gruppiert, dann überführt eine seitliche Schubplatte die angeordneten Produkte horizontal in einen geöffneten Karton. In jeder Station ist die Maschine mit einer Erkennung fehlender Kartons, einer Produkteingangsmaterialerkennung, einem Stapelüberlastungsschutz und einer Kartonpositionserkennung ausgestattet, sodass der gesamte Prozess überwacht und vollständig gesteuert wird.
Das Prinzip des horizontalen Schiebens ist der entscheidende Unterschied zu Fallpackern: Produkte werden nie von oben fallen gelassen, wodurch Stoßschäden deutlich reduziert werden und die Verpackungslinie kontinuierlich und stabil läuft.
| Tatsächliche Produktionskapazität | 1–8 Kartons / min | |
| Kartongröße | Min. | 200 × 150 × 150 mm |
| Max. | 650 × 400 × 400 mm | |
| Stromversorgung | AC380V / 50Hz | |
| Gesamtleistung | 7,5 kW | |
| Luftquelle | 0,6 MPa, ≤1 m³/Stunde | |
| Gesamtabmessungen (L×B×H) | 1200 × 1000 × 1600 mm | |
| Gewicht | 1000 kg | |
| Kontrollsystem | SPS + Servo, Touchscreen-HMI | |
| Anpassung | Kartongröße, Schiebewerkzeuge, Layout und Spannung können individuell angepasst werden | |
Der Kartonpacker der automatischen Side-Push-Verpackungsmaschine verwendet kontrolliertes horizontales Schieben, anstatt Produkte von oben fallen zu lassen. Die sanfte Schiebebewegung trägt dazu bei, Stöße, Reibung und Kollisionen beim Kartonieren zu reduzieren, sodass es sich für Produkte mit bedruckten Oberflächen, beschichteten Verpackungen oder zerbrechlichen Strukturen eignet.
Flexible Kontaktkomponenten tragen dazu bei, die Druckkraft gleichmäßiger zu verteilen, wodurch das Risiko von Kratzern, Dellen und Verformungen der Verpackung verringert wird. Dadurch eignet sich das System besonders für Flaschengetränke, Kosmetikverpackungen, Medikamentenboxen, Snacks und andere optisch ansprechende Produkte.
Die Maschine verfügt über eine horizontal angeordnete Struktur, die sich natürlich in lineare Produktionslayouts einfügt. Das kompakte und organisierte Design des Arbeitsplatzes trägt dazu bei, unnötige Stellfläche zu reduzieren und gleichzeitig ausreichend Platz für den Produkttransport, die Gruppierung und das Beladen von Kartons zu schaffen.
Der Side-Push-Verpackungsprozess kann auch zwischen vorgeschalteten Produktverpackungsgeräten und nachgeschalteten Kartonversiegelungsgeräten positioniert werden, sodass Hersteller eine kontinuierliche Verpackungslinie aufbauen können, ohne die Gesamtfläche wesentlich zu vergrößern.
Die Maschine kann verschiedene verpackte Produkte verarbeiten, darunter Flaschen, Dosen, Kartons und flexible Beutel. Je nach Produktform und Verpackungseigenschaften können unterschiedliche Sortierwerkzeuge, Schiebeplatten und Positionierungskomponenten konfiguriert werden.
Darin können Produkte wie Glas- oder Plastikflaschen, Feuchttuchpackungen, abgepackte Snacks und Medikamentenboxen untergebracht werden. Bei instabilen oder leichten Produkten können zusätzliche Positionierungs- oder Trennkomponenten verwendet werden, um die Produktausrichtung während des seitlichen Schiebens aufrechtzuerhalten.
Glasflaschen, PET-Flaschen, Metalldosen und -dosen, angeordnet in Schalen oder Kartons.
Medikamentenboxen, Kosmetikboxen und Kleinkartons gruppiert in Versandkartons.
Abgepackte Snacks, Feuchttücher, Pulverbeutel und Beutelprodukte.
Abgefüllte und verpackte chemische Haushaltsprodukte, die eine organisierte Verpackung erfordern.
| Industrie | Typische Anwendungen |
| Getränk | Mineralwasser, funktionelle Getränke und andere Flaschenprodukte |
| Arzneimittel | Medikamentenboxen und verpackte pharmazeutische Produkte |
| Kosmetika | Hautpflege-, Wasch- und Körperpflegeprodukte |
| Snack-Food | Abgepackte Snacks, Kekse und verpackte Lebensmittel |
| Tägliche Chemikalien | Abgefüllte und verpackte chemische Haushaltsprodukte |
| Allgemeine Fertigung | Fertige Produkte, die eine organisierte Kartonverpackung erfordern |
Es kann in Schrumpffolienmaschinen, Folienverpackungsmaschinen, Verpackungsanlagen, Kartonverschließmaschinen, Verpackungsmaschinen und Palettiersysteme integriert werden, um einen vollständig automatisierten Verpackungsprozess zu schaffen.
SPS- und Servosteuerungssysteme koordinieren das Gruppieren, Schieben, Fördern und Positionieren der Kartons. Über die Touchscreen-Schnittstelle können Bediener den Schubhub, die Geschwindigkeit und die Verpackungsanordnung anpassen, während verschiedene Produktionsparameter für eine schnellere Umstellung gespeichert werden können.
Die Maschine kann auch fehlende Produkte und leere Kartons überwachen. Wenn ein abnormaler Zustand erkannt wird, kann das System eine Warnung ausgeben oder den entsprechenden Vorgang stoppen, um Leerschieben, fehlendes Packen und mögliche Schäden an der Ausrüstung zu reduzieren.
Jede Produktionslinie ist anders, daher bietet KEDE kundenspezifische Anpassungen statt nur einer Maschine mit festem Katalog an:
KEDE bietet technischen Support für Maschineninstallation, Inbetriebnahme, Betrieb und routinemäßige Wartung. Bei kundenspezifischen Projekten kann die Maschine vor dem Versand mit den tatsächlichen Produkten und Kartons des Kunden getestet werden, um den Schiebevorgang und die Verpackungsanordnung zu überprüfen.
Für Kunden im Ausland ist auch technische Fernunterstützung verfügbar, die Parameteranpassung, Fehlerbehebung und den Austausch gängiger Verschleißteile umfasst.
Es handelt sich um einen automatischen Sammelpacker am Ende der Produktionslinie, der Produkte auf einem Förderband gruppiert und sie horizontal in einen offenen Karton schiebt. Da die Produkte zur Seite geschoben und nicht von oben fallen gelassen werden, werden Beschädigungen und Kratzer erheblich reduziert.
Die Standardmaschine läuft mit 1–8 Kartons pro Minute, abhängig von Kartongröße, Produktanordnung und Geschwindigkeit der vorgeschalteten Verpackungsanlagen.
Ja. Als Hersteller passt KEDE Kartongröße, Schiebewerkzeuge, Gruppierungsmuster, Linienlayout und Spannung individuell an. Der Standardkartonbereich umfasst 200×150×150 mm bis 650×400×400 mm.
Flaschen, Dosen, Medikamentenboxen, Kosmetikboxen, Feuchttuchpackungen, abgepackte Snacks und ähnliche regelmäßig geformte Verpackungsprodukte. Leichte oder instabile Produkte können mit zusätzlichen Positionierungs- oder Trennelementen gehandhabt werden.
Ja. Der Sammelpacker kann mit Kartoniermaschinen, Schrumpffolienmaschinen, Folienverpackungsmaschinen, Kartonverschließern und Palettiersystemen zu einer vollautomatischen Endverpackungslinie verbunden werden.
Senden Sie uns Ihren Produkttyp, Ihre Produktgröße, Ihre Kartongröße, die erforderliche Kapazität und das Linienlayout. KEDE empfiehlt eine geeignete Konfiguration und erstellt direkt ab Werk ein Angebot.
Teilen Sie uns Ihr Produkt, die Kartongröße und die Zielkapazität mit – die KEDE-Ingenieure werden Ihnen mit der richtigen Side-Push-Verpackungslösung antworten.
