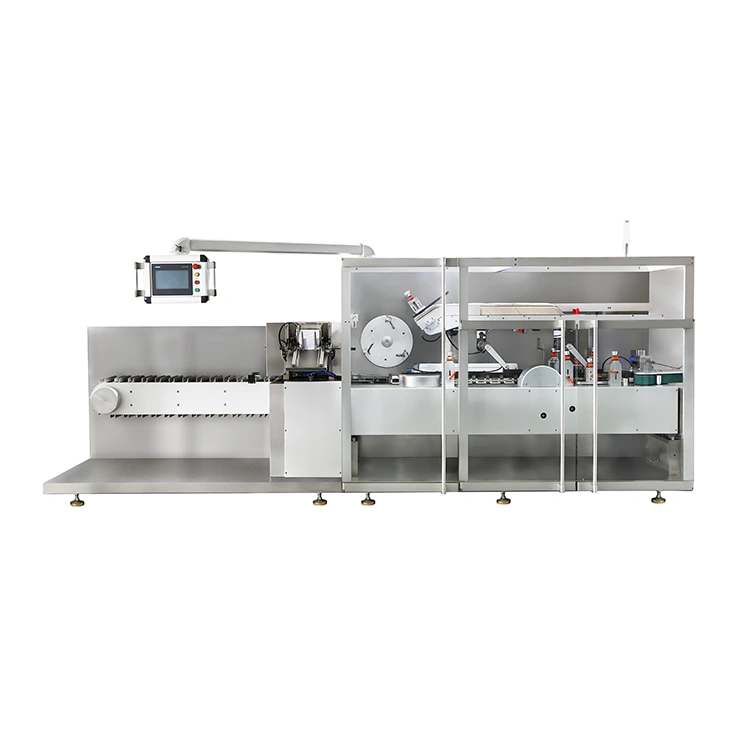

Die Kartoniermaschine mit mittlerer Geschwindigkeit ist eine automatische Kartoniermaschine mit mittlerer Geschwindigkeit, die für Hersteller entwickelt wurde, die eine zuverlässige Kartonverpackung benötigen, ohne auf ein Hochgeschwindigkeits-Produktionssystem umzusteigen. Seine einstellbare Betriebsgeschwindigkeit ermöglicht es dem Kartonierer, auf einem Niveau zu arbeiten, das näher an der tatsächlichen Leistung der vorgelagerten Linie liegt, und trägt so dazu bei, einen gleichmäßigen Materialfluss zwischen Abfüllung, Zuführung und Kartonierung aufrechtzuerhalten.
Die Maschine ist besonders relevant für die Produktion von Pharmazeutika und Nahrungsergänzungsmitteln mit mittlerem Volumen, für Betriebe mit mehreren Produkten und für Verpackungslinien, bei denen während des Arbeitstages mehrere Produktformate geändert werden. Mit SPS-Steuerung, Frequenzgeschwindigkeitsanpassung und konfigurierbaren Zuführanordnungen bietet die KDZ-130 eine unkomplizierte Möglichkeit, die Kartonierung zu automatisieren und gleichzeitig die Maschinenkonfiguration im Verhältnis zu den Produktionsanforderungen zu halten.
Maximale Geschwindigkeit ist nicht immer das richtige Kaufkriterium für eine Kartoniermaschine.
Wenn ein vorgelagerter Abfüll- oder Zuführprozess nur eine moderate Anzahl an Produkten pro Minute produziert, führt die Installation eines viel schnelleren Kartonierers nicht automatisch zu einer Steigerung der Gesamtleistung der Linie. Der Kartonierbereich muss noch im Gleichgewicht mit der davor liegenden Ausrüstung arbeiten.
Die Kartoniermaschine mit mittlerer Geschwindigkeit deckt einen Betriebsbereich von 30–80 Kartons/Minute ab und gibt Herstellern so mehr Spielraum, die Kartoniergeschwindigkeit an den Produktionsprozess anzupassen.
Dies macht die Maschine zu einer praktischen Option für:
● Pharmazeutische Produktion mittlerer Stückzahl
● Verpackung für Nutrazeutika und Nahrungsergänzungsmittel
● Linien, die mehrere Produktformate verarbeiten
● Hersteller steigen von der manuellen Kartonierung um
● Produktionslinien, bei denen eine Kapazität von 300 Kartons/Minute nicht erforderlich ist
● Projekte, bei denen die Ausrüstungsinvestitionen dem tatsächlichen Durchsatz entsprechen müssen
Das Ziel ist nicht die maximale Nenngeschwindigkeit. Es handelt sich um einen Kartonierprozess, der zur Produktionslinie passt.
Eine Produktionslinie, die kontinuierlich ein Produkt verarbeitet, hat andere Anforderungen als eine Anlage, die zwischen mehreren SKUs wechselt.
Beispielsweise muss ein Hersteller möglicherweise am selben Produktionstag unterschiedliche Flaschen- oder Produktformate verpacken. In dieser Situation muss der Kartonierer genügend Betriebsflexibilität für die Formatanpassung bieten und nicht nur die Zyklusgeschwindigkeit maximieren.
Die Kartoniermaschine nutzt ein HMI-basiertes Steuerungssystem mit Rezepturspeicherung, wodurch festgelegte Produkteinstellungen für nachfolgende Produktionsläufe beibehalten werden können. Die Anforderungen an die mechanische Umstellung hängen immer noch von der spezifischen Produkt- und Kartonkonfiguration ab, gespeicherte Einstellungen können jedoch die wiederholte Parametereingabe bei Formatänderungen reduzieren.
Die Kartoniermaschine nutzt eine SPS-Steuerung und Frequenzgeschwindigkeitsanpassung für die wichtigsten synchronisierten Bewegungen des Kartonierprozesses.
Die Arbeitsgeschwindigkeit kann angepasst werden nach:
● Vorgeschalteter Abfüll- oder Zuführausgang
● Produkteigenschaften
● Verhalten von Karton
● Kartonabmessungen
● Erforderliche Produktionsrate
Dies gibt Produktionsmanagern mehr Kontrolle über die Beziehung zwischen vorgelagerten Geräten und dem Kartonierer.
Ein typischer Prozess kann wie folgt gestaltet werden:
Befüllung / Zuführung → Produkttransfer → Kartonzuführung → Kartonöffnung → Produkteinführung → Falten → Kartonverschluss
Bei Bedarf kann die Maschine auch mit vorgeschalteten Förderbändern oder Zuführgeräten verbunden werden, um den manuellen Produkttransfer zu reduzieren.
|
Parameter |
KDZ-130 |
|
Modell |
KDZ-130 |
|
Produktionsgeschwindigkeit |
30–80 Kartons/Min |
|
Kartongröße (L × B × H) |
70–250 × 25–100 × 12–90 mm |
|
Karton |
250–450 g/m² |
|
Hauptmotorleistung |
1,5 kW |
|
Stromversorgung |
380V / 50Hz |
|
Arbeitsdruck |
0,5 MPa* |
|
Druckluftverbrauch |
0,5–0,8 m³/h* |
|
Maschinenabmessungen (L × B × H) |
3700 × 1500 × 1900 mm |
|
Maschinengewicht |
Ca. 2000 kg |
|
Sicherheitsabdeckung |
Optional |
|
Spezielle Größenkonfiguration |
Verfügbar |
Die Kartoniermaschine kann entsprechend den Eigenschaften des zu verpackenden Produkts konfiguriert werden. Anstatt den Zuführbereich als isolierte Komponente zu behandeln, kann KEDE die Zuführanordnung an die vorgeschaltete Ausrüstung und die Produktübertragungsbedingungen anpassen.
Die Maschine kann die wichtigsten Kartonierungsvorgänge automatisch durchführen, einschließlich Produktzuführung, Kartonöffnung, Produktschieben, Klappenfalten und Kartonschließen.
Für Produkte mit unterschiedlichen Zuführausrichtungen oder Transferanforderungen kann der Zuführabschnitt bereits während der Maschinenkonstruktionsphase bewertet und geändert werden.
Die Kartoniermaschine mit mittlerer Geschwindigkeit ist mit zusätzlichen Modulen erhältlich, wenn der Produktionsprozess mehr als nur eine einfache Kartonierung erfordert.
|
Option |
Funktion |
|
Tintenstrahlcodierer |
Druckt Datums-, Chargen- oder Chargeninformationen auf Kartons |
|
Prospektordner und Kuvertierer |
Faltet Anleitungsblätter und legt sie in Kartons |
|
Heißklebeeinheit |
Bietet selbstklebende Kartonversiegelung |
|
Maßgeschneiderte Einspeisung |
Entspricht den Bedingungen des Produkttransfers und des vorgeschalteten Förderbands |
|
Sicherheitsabdeckung |
Bietet zusätzlichen Maschinenschutz |
Diese Funktionen können entsprechend dem tatsächlichen Verpackungsprozess ausgewählt werden und gehören nicht zur unnötigen Standardausrüstung.
Der KDZ-130 nutzt ein SPS-basiertes Steuerungssystem mit Frequenzantrieb für den koordinierten Maschinenbetrieb.
Das Steuerungssystem verwaltet die wichtigsten Bewegungen bei:
Zuführen → Schieben → Kartonöffnung → Klappenfalten → Versiegeln
Durch die Frequenzanpassung kann die Betriebsgeschwindigkeit entsprechend den Produktionsanforderungen eingestellt werden, anstatt die Maschine auf eine feste Arbeitsgeschwindigkeit festzulegen.
Für Hersteller mit moderaten Produktionsmengen kann diese Flexibilität nützlich sein, wenn der Kartonierer während verschiedener Produktionsläufe mit unterschiedlichen Geschwindigkeiten arbeiten muss.
Unterschiedliche Kartons und Produkte erfordern möglicherweise Anpassungen des Zuführ- und Kartoniermechanismus.
Der KDZ-130 kann die Rezeptspeicherung über die HMI für festgelegte Produktkonfigurationen nutzen. Dadurch erhalten Bediener eine Aufzeichnung relevanter Maschineneinstellungen, wenn sie zu einer zuvor konfigurierten SKU zurückkehren.
KEDE kann auch Umstellungsanleitungen für die entsprechende Maschinenkonfiguration bereitstellen.
Die tatsächliche Umstellungszeit hängt ab von:
● Produktabmessungen
● Kartonabmessungen
● Fütterungsanordnung
● Anzahl der mechanischen Anpassungen
● Vertrautheit des Bedieners
Dies ist für den B2B-Einkauf realistischer, als für jedes Produkt einen einheitlichen Umrüstzeitpunkt zu versprechen.
Die mittelschnelle Kartoniermaschine kann mit vorgeschalteten Förderbändern und Zuführgeräten verbunden werden, wenn die Produktionslinie einen kontinuierlichen Produkttransfer erfordert.
Vor der Herstellung kann KEDE Folgendes bewerten:
Upstream-Ausgabe → Förderbandhöhe → Produktausrichtung → Zuführposition → Kartonbeladung
Dies ist besonders nützlich, wenn ein manueller Kartoniervorgang ersetzt oder eine bestehende Produktionslinie automatisiert werden soll.
Das Ziel besteht darin, den Kartonierer an den bestehenden Prozess anzupassen, anstatt unnötige Änderungen an der gesamten Linie zu erfordern.
Für Pharmahersteller, deren vorgelagerter Prozess mit einer moderaten Leistung arbeitet, bietet die KDZ-130 eine automatische Kartonierung, ohne dass eine Hochgeschwindigkeitsmaschinenkonfiguration erforderlich ist.
Die Maschine kann für Nutrazeutika und andere verpackte Produkte in Betracht gezogen werden, bei denen eine kontrollierte Kartonbeladung und eine konstante Leistung erforderlich sind.
Produktionsanlagen, die mehrere Produkt- und Kartonformate verarbeiten, können von einstellbaren Betriebsparametern und Rezeptspeicherung profitieren.
Für Hersteller, die sich von der manuellen Kartonverpackung abwenden, bietet die KDZ-130 eine relativ kompakte automatisierte Kartonierungsoption mit einem moderaten Produktionsbereich.
Wenn der vorgelagerte Produktionsprozess mit einer moderaten Geschwindigkeit läuft, kann ein Kartonierer mit sehr hoher Geschwindigkeit mehr Kapazität bereitstellen, als die Linie nutzen kann. Der KDZ-130 bietet einen Leistungsbereich von 30–80 Kartons/Minute, der sich besser für die Produktion mittlerer Ausstoßleistung eignet.
Der angegebene Betriebsbereich beträgt 30–80 Kartons/Min. Die tatsächliche Leistung hängt vom Produkt, dem Kartonformat und der vollständigen Linienkonfiguration ab.
Ja. Die Maschine kann für pharmazeutische und nutrazeutische Kartonierungsanwendungen eingesetzt werden, wenn die Produkt-, Karton- und Zuführanforderungen mit der Maschinenkonfiguration kompatibel sind.
Ja. Es können mehrere Formate konfiguriert werden, wobei Rezeptspeicher für festgelegte Produkteinstellungen verfügbar ist. Die Anforderungen an die mechanische Umstellung hängen von den jeweiligen Produkten und Kartons ab.
Der KDZ-130 kann für den Anschluss an vorgeschaltete Zuführ- und Fördergeräte konfiguriert werden. KEDE wird während des Projektentwurfs die Förderhöhe, den Produkttransfer und die Ausgabeanforderungen bewerten.
Die Standardkartongrößen liegen bei 70–250 × 25–100 × 12–90 mm. Für Kartons außerhalb des Standardsortiments können Sonderkonfigurationen geprüft werden.
Der KDZ-130 kann mit optionalen Modulen wie einem Inkjet-Codierer, einem Faltblatt- und Kuvertiersystem sowie einem Heißklebesystem konfiguriert werden. Die bevorzugte Konfiguration wird normalerweise vor der Produktion festgelegt.
KEDE kann vor dem Versand Maschinenlauftests, Geschwindigkeitsprüfungen, pneumatische und elektrische Inspektionen sowie andere Funktionstests gemäß der vereinbarten Gerätespezifikation durchführen.
