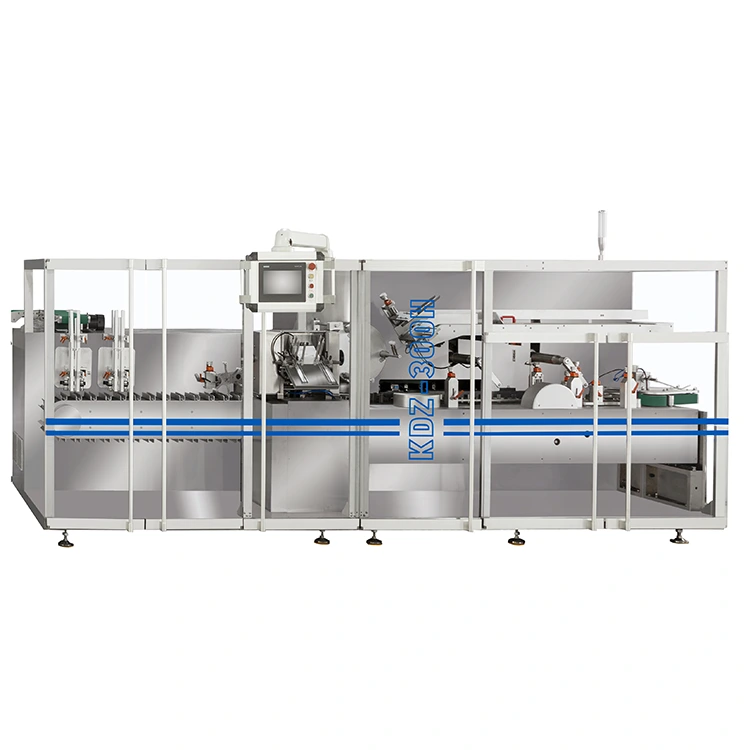

Die Vollservo-Hochgeschwindigkeits-Kartoniermaschine nutzt koordinierte, servogesteuerte Bewegungen für die Produktzuführung, das Öffnen, Einsetzen und Schließen des Kartons, sodass diese Vorgänge kontinuierlich ablaufen können, anstatt auf wiederholte Stopp- und Startzyklen angewiesen zu sein. Es kann in vorgelagerte Zuführ-, Abfüll- oder Inspektionsgeräte integriert und mit Optionen wie dem Einlegen von Beipackzetteln, der Tintenstrahlcodierung und der Heißschmelzversiegelung konfiguriert werden. Durch die Außenseite aus Edelstahl eignet sich die Maschine auch für pharmazeutische, kosmetische, Lebensmittel- und andere Produktionsumgebungen, in denen eine kontinuierliche Leistung und eine hygienische Konstruktion wichtig sind.

Gebaut für die kontinuierliche Kartonierung mit hoher Leistung

Beim Hochgeschwindigkeitskartonieren geht es nicht nur darum, die Motorgeschwindigkeit zu erhöhen. Bei höherer Leistung müssen Produkttransfer, Kartonöffnung und -einschub während des gesamten Produktionszyklus synchronisiert bleiben.

Der KDZ-300H verwendet eine Vollservo-Antriebskonfiguration, um die Hauptbetriebsbewegungen zu koordinieren. Dadurch erhält die Maschine eine bessere Kontrolle über die Produktpositionierung und die Kartonhandhabung und behält gleichzeitig eine Produktionsgeschwindigkeit von bis zu 280 Kartons pro Minute bei.

Für Fabriken mit langen Produktionsschichten liegt der Vorteil in einem gleichmäßigeren Verpackungsprozess und nicht in einer hohen Spitzengeschwindigkeit, die vom Rest der Linie nicht aufrechterhalten werden kann.

Technische Spezifikationen

Parameter	Spezifikation
Modell	KDZ-300H*
Kartoniergeschwindigkeit	200–280 Kartons/Min
Kartongröße (L × B × H)	70–180 × 35–80 × 14–50 mm
Karton	250–350 g/m²
Gewicht des Prospekts	60–70 g/m²
Größe der ungefalteten Broschüre (L × B)	80–250 × 90–170 mm
Faltblatt falten	1–4 Falten
Arbeitsdruck	≥0,6 MPa
Luftverbrauch	160–200 l/min
Stromversorgung	220V / 380V
Motorleistung	5 kW
Maschinenabmessungen	4800 × 1600 × 1860 mm
Maschinengewicht	4500 kg

Vollständige Servosteuerung für synchronisierten Betrieb

Der Hauptwert eines Full-Servo-Kartonierers wird mit zunehmender Produktionsgeschwindigkeit deutlicher.

Die Vollservo-Hochgeschwindigkeits-Kartoniermaschine koordiniert die Bewegungen beim Produkttransfer und der Kartonhandhabung durch einen servogesteuerten Betrieb. Anstatt Vorschub, Schieben und Kartonschließen als unabhängige mechanische Vorgänge zu behandeln, ist die Maschine so konfiguriert, dass ihr Timing dem erforderlichen Produktionszyklus entspricht.

Dies ist besonders wichtig, wenn der Kartonierer an einen vorgeschalteten automatisierten Prozess angeschlossen ist. Eine Diskrepanz zwischen Produktankunft und Kartonverfügbarkeit kann zu Ansammlungen, fehlenden Produkten oder unnötigen Linienstopps führen.

Für jedes Projekt kann KEDE die Zuführanordnung entsprechend den Produkteigenschaften, den Kartonabmessungen und der erforderlichen Leistung anpassen.

Produkt- und Kartonkompatibilität

Die Vollservo-Hochgeschwindigkeits-Endloskartoniermaschine kann für verschiedene Produkte und Verpackungsformate konfiguriert werden und ist nicht auf eine feste Anwendung beschränkt.

Typische Anwendungen sind pharmazeutische Produkte wie Blisterpackungen, Medikamentenflaschen, Fläschchen, Spritzen und Salbentuben. Zu den Kosmetik- und Körperpflegeprodukten können Lippenstifte, Cremebehälter, Roll-on-Produkte und Seifenstücke gehören. Die gleiche Kartonierungsplattform kann auch für einzeln verpackte Lebensmittel, Beutel, medizinische Artikel und ausgewählte elektronische Komponenten angepasst werden.

Die tatsächliche Zuführmethode hängt von den Produktabmessungen, der Ausrichtung, den Oberflächeneigenschaften und der Art und Weise ab, wie das Produkt in den Karton gelangen muss. Daher wird empfohlen, vor der endgültigen Konfiguration der Maschine eine Probeprüfung durchzuführen.

Kartonhandling für unterschiedliche Verpackungsformate

Das Standardsortiment an KDZ-300H-Kartons ist:

70–180 mm lang, 35–80 mm breit und 14–50 mm hoch.

Es unterstützt Karton im Bereich von 250–350 g/m². Für Anwendungen mit Broschüren kann die Maschine 60–70 g/m²-Papier mit einer ungefalteten Größe von 80–250 × 90–170 mm und 1–4 Faltvorgängen verarbeiten.

Bei besonderen Kartonabmessungen, Kartoneigenschaften oder Verschlussanforderungen kann KEDE die Kartonmuster überprüfen und feststellen, ob Werkzeug- oder Stationsanpassungen erforderlich sind.



Konfigurieren Sie den Kartonierer rund um Ihre Linie

Ein Hochgeschwindigkeitskartonierer wird selten als isolierte Maschine installiert. Seine Leistung hängt davon ab, wie gut es mechanisch mit den Geräten davor und danach kommuniziert.

Der KDZ-300H kann konfiguriert werden mit:

● Produktzuführung abgestimmt auf das vorgeschaltete Förderband bzw. die Verarbeitungsmaschine

● Falzen und Einlegen von Prospekten

● Inkjet-Codierung für Chargen-, Datums- oder Chargeninformationen

● Versiegelung mit Heißkleber

● Produktorientierungs- und Zuführbaugruppen

● Nachgeschaltete Kartonentsorgungseinrichtungen

● Spezielle Konfigurationen für die Kartonhandhabung

Der Zweck dieser Optionen besteht nicht darin, unnötige Ausrüstung hinzuzufügen. KEDE wählt die erforderliche Konfiguration entsprechend dem tatsächlichen Verpackungsprozess des Kunden aus.

Konzipiert für die Pharma-, Kosmetik- und Lebensmittelproduktion

Die Vollservo-Hochgeschwindigkeits-Endloskartoniermaschine eignet sich für Produktionsumgebungen, in denen die automatische Kartonverpackung mit der vorgelagerten Ausrüstung Schritt halten muss.

Pharmazeutische Verpackung

Die Maschine kann für Blisterverpackungen, Medikamentenflaschen, Fläschchen, Spritzen, Salbentuben und ähnliche pharmazeutische Produkte konfiguriert werden.

Kosmetik und Körperpflege

Es kann Kartonverpackungsanforderungen für Lippenstifte, Cremebehälter, Roll-on-Produkte und andere Körperpflegeartikel erfüllen.

Lebensmittel und Süßwaren

Für verpackte Produkte, Portionspackungen, Sachets und andere einzeln verpackte Lebensmittel stehen passende Konfigurationen zur Verfügung.

Medizin- und Konsumgüter

Die Plattform kann auch für ausgewählte medizinische Artikel, Haushaltsprodukte und kleine verpackte Komponenten entsprechend ihrer Abmessungen und Zuführeigenschaften angepasst werden.

Werksprüfung vor dem Versand

Vor dem Versand wird die Kartoniermaschine entsprechend der vereinbarten Maschinenkonfiguration montiert, eingestellt und getestet.

Die Inspektion umfasst die wichtigsten Betriebsfunktionen, darunter:

Testbereich	Hauptprüfung
Kartonzuführung	Aufnehmen und Öffnen des Kartonzuschnitts
Produktzuführung	Produktpositionierung und -transfer
Einfügen	Produkteintritt in den Karton
Falten	Bewegung und Formung der Kartonklappe
Versiegelung	Gegebenenfalls Steck- oder Klebeverschluss
Dauerbetrieb	Geschwindigkeit und Betriebsstabilität
Sicherheit	Wachen, Notstopps und Alarme

Wenn Kundenmuster verfügbar sind, kann KEDE vor der endgültigen Abnahme einen Produktionsversuch mit den tatsächlichen Produkten und Kartons durchführen.



Edelstahlkonstruktion für eine hygienische Produktion

Die Vollservo-Hochgeschwindigkeits-Kartoniermaschine für den kontinuierlichen Betrieb verfügt über eine äußere Struktur aus Edelstahl, die für Produktionsumgebungen konzipiert ist, in denen regelmäßige Reinigung und hygienischer Betrieb erforderlich sind.

Für Pharma-, Lebensmittel- und Kosmetikanwendungen kann der Maschinenbau GMP-orientierte Produktionsanforderungen unterstützen. Produktberührende und führende Komponenten können je nach Anwendung und Materialeigenschaften konfiguriert werden.

Auch der Maschinenaufbau ist für den industriellen Dauerbetrieb ausgelegt, wobei der Rahmen für die erforderliche mechanische Unterstützung bei Hochgeschwindigkeitsbewegungen sorgt.

Technischer Support von der Installation bis zur Produktion

KEDE bietet technische Dokumentation und Unterstützung für die Installation, den Betrieb und die Wartung von Maschinen.

Je nach Projekt kann die Unterstützung Folgendes umfassen:

Installationsanleitung

Für die Maschineninstallation und Inbetriebnahme werden technische Zeichnungen und Betriebsanleitungen mitgeliefert.

Bedienerschulung

Grundlegende Bedienung, Formatwechsel, Reinigung und routinemäßige Wartung können bei der Maschineninbetriebnahme oder Werksabnahme abgedeckt werden.

Fernunterstützung

KEDE-Techniker können Fernunterstützung bei Betriebseinstellungen und Fehlerbehebung leisten.

Ersatzteile

Informationen zu empfohlenen Ersatzteilen werden mit der Maschine geliefert, um Kunden bei der Vorbereitung auf die routinemäßige Wartung zu unterstützen.

Bei Projekten, die eine Inbetriebnahme vor Ort erfordern, können Servicevereinbarungen je nach Installationsort und Projektumfang besprochen werden.



FAQ

Kann die kontinuierliche Kartoniermaschine an eine bestehende Verpackungslinie angeschlossen werden?

Ja. Die Maschine kann entsprechend dem vorgeschalteten Produktzuführsystem und den nachgeschalteten Förderanforderungen konfiguriert werden. Liniengeschwindigkeit, Produktausrichtung und Transferhöhe sollten während der Konstruktion bestätigt werden.

Welche Produktionsgeschwindigkeit kann die kontinuierliche Kartoniermaschine erreichen?

Die mitgelieferte Spezifikation gibt eine Arbeitsgeschwindigkeit von 200–280 Kartons/Min. an. Die tatsächliche Leistung hängt von den Produkteigenschaften, dem Kartonformat, der Zuführmethode und der Linienkonfiguration ab.

Was unterscheidet den KDZ-300H von einem intermittierenden Kartonierer?

Der KDZ-300H ist für die kontinuierliche Hochgeschwindigkeitskartonierung mit servogesteuerter Bewegung konzipiert. Dadurch eignet es sich besser für Produktionslinien, bei denen der Kartonierer eine hohe und konstante Leistung aufrechterhalten muss.

Kann die Maschine unterschiedliche Kartongrößen verarbeiten?

Ja. Das Standardkartonsortiment beträgt 70–180 × 35–80 × 14–50 mm. Spezielle Kartonabmessungen sollten vor der Produktion von der KEDE-Technik überprüft werden.

Kann der Maschine ein Prospekteinleger hinzugefügt werden?

Ja. Wenn für den Verpackungsprozess eine Gebrauchsanweisung oder Produktliteratur im Karton erforderlich ist, kann ein Falz- und Einstecksystem für Faltblätter integriert werden.

Ist eine Heißschmelzversiegelung verfügbar?

Ja. Für Kartons, die einen Klebeverschluss anstelle der standardmäßigen Stecklaschenversiegelung erfordern, kann ein Heißklebesystem konfiguriert werden.

Welche Informationen sollten wir für ein Maschinenangebot angeben?

Zu den nützlichsten Informationen gehören Produktabmessungen, Produktform, Kartonabmessungen, Kartonmaterial, erforderliche Produktionsgeschwindigkeit, Packungsbeilageanforderungen und Details zur bestehenden Produktionslinie.
