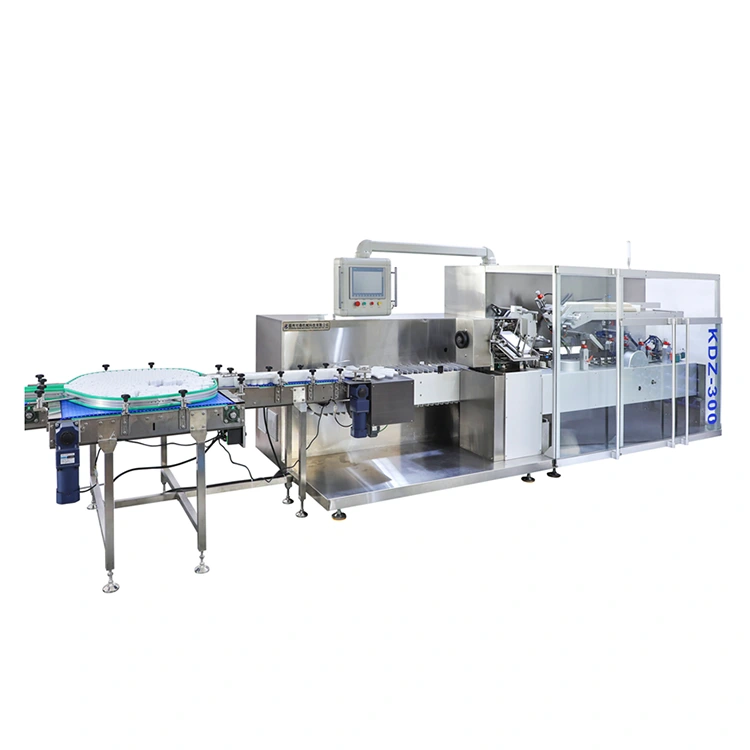

Die automatische Kartoniermaschine für Arzneimittelflaschen ist eine automatische Hochgeschwindigkeitskartoniermaschine, die für Arzneimittelflaschen und andere verpackte Produkte entwickelt wurde, die sich während des Transports verschieben oder rollen können. Runde Flaschen können auf einem herkömmlichen Förderband leicht ihre Position ändern, während quadratische und unregelmäßige Flaschen möglicherweise mit inkonsistenter Ausrichtung in den Kartonierbereich gelangen. Der KDZ-300 nutzt servogesteuerte Indexierung und einstellbare Trennung, um Produkte in eine stabile Zuführposition zu führen, bevor sie in Kartons geschoben werden.
Die Maschine vereint Produktzuführung, Kartonzuführung, Kartonformung, Flascheneinführung, Packungsbeilagehandhabung, Laschenfaltung und Kartonverschluss in einem kontinuierlichen Prozess. Es kann auch mit vorhandenen Verschluss-, Etikettier- und Kontrollwägegeräten verbunden werden, sodass der Kartonierer Teil einer integrierten pharmazeutischen Verpackungslinie werden kann.
Die Flaschenhandhabung ist einer der wichtigsten Aspekte bei der Automatisierung der Kartonierung von Arzneimitteln. Runde Behälter können während des Transports rollen, während unregelmäßige Flaschen sich drehen oder aus ihrer vorgesehenen Position entfernen können.
Die Flaschenkartoniermaschine „Automatic Medicine“ verwendet ein servogesteuertes Indexierungssystem mit einstellbaren Flaschentrennern, um den Produktabstand zu regulieren und die Flaschen zum Kartonierungsabschnitt zu führen. Diese kontrollierte Fütterungsmethode trägt dazu bei, verpasste Fütterungen, falsche Positionierung und Unterbrechungen durch instabile Flaschenbewegungen zu reduzieren.
Für Produktionslinien, die eine höhere Leistung erfordern, ist eine Hochgeschwindigkeits-Servokonfiguration mit einer Zielkapazität von bis zu 300 Kartons/Minute verfügbar, abhängig von den Flaschen-, Karton- und Zuführbedingungen.
Die Maschine ist auf unterschiedliche Flaschengeometrien ausgelegt und nicht auf ein einziges festes Produktformat angewiesen. Der Zuführmechanismus kann je nach Größe, Form und Ausrichtung der zu verpackenden Produkte konfiguriert werden.
Typische Anwendungen sind:
● Medikamentenflaschen
● Runde Arzneimittelflaschen
● Quadratische Plastik- oder Glasflaschen
● Unregelmäßig geformte Flaschen
● Ampullen und zugehörige verpackte Produkte
● Vorgefüllte Produkte
● Blisterschalen und Medikamententafeln aus Aluminium-Kunststoff
● Ausgewählte Gesundheitsprodukte
Für ein neues Projekt empfiehlt KEDE die Bereitstellung von Flaschenmustern oder Zeichnungen, damit die Zuführ- und Kartonierungskonfiguration vor der Produktion bewertet werden kann.
Die Maschine integriert mehrere Verpackungsschritte in einen kontinuierlichen Arbeitsablauf:
Produktzuführung → Servo-Indexierung → Kartonzuführung → Kartonformung → Produktschieben → Beipackzetteleinfügung → Klappenfaltung → Kartonschließung
Zusätzliche Funktionen wie das Prägen von Chargennummern, Produkterkennung und -ausschleusung können entsprechend den Anforderungen der Produktionslinie integriert werden.
Ein rotierender Umlenkmechanismus kann auch am Förderband konfiguriert werden, wenn eine Produkttrennung oder eine Austragskontrolle erforderlich ist.
|
Parameter |
KDZ-300 |
|
Produktionsgeschwindigkeit |
200–280 Kartons/Min |
|
Hochgeschwindigkeits-Servoversion |
Bis zu 300 Kartons/Min |
|
Kartonanforderungen |
250–350 g/m² |
|
Kartongröße (L × B × H) |
70–180 × 35–80 × 14–50 mm |
|
Flugblattpapier |
60–70 g/m² |
|
Größe der ungefalteten Broschüre (L × B) |
80–250 × 90–170 mm |
|
Prospektfaltsortiment |
1–4 Falten |
|
Arbeitsdruck |
≥0,6 MPa |
|
Luftverbrauch |
160–200 l/min |
|
Stromversorgung |
220V / 380V |
|
Motorleistung |
5 kW |
|
Maschinenabmessungen (L × B × H) |
4800 × 1600 × 1860 mm |
|
Maschinengewicht |
Ca. 4500 kg |
Die automatische Flaschenkartoniermaschine für Medikamente kann über Förderbandschnittstellen so konfiguriert werden, dass sie mit vorhandenen vorgelagerten Geräten zusammenarbeitet. Dadurch können Pharmahersteller den manuellen Produkttransfer reduzieren und einen kontinuierlichen Materialfluss aufrechterhalten.
Eine typische Zeile kann Folgendes umfassen:
Flaschenabfüllung → Verschließen → Etikettieren → Kontrollwägen → Flaschenzuführung → Kartonieren → Kodierung → Inspektion
Die tatsächliche Anordnung kann entsprechend der vorhandenen Ausrüstung des Kunden, der verfügbaren Grundfläche und der erforderlichen Produktionsreihenfolge angepasst werden.
KEDE kann Folgendes bewerten:
● Förderhöhe
● Produkttransferrichtung
● Flaschenausrichtung
● Vorschubabstand
● Akkumulationsanforderungen
● Vor- und nachgelagerte Maschinenschnittstellen
Dadurch eignet sich die KDZ-300 sowohl für neue automatisierte Linien als auch für die Modernisierung von Verpackungslinien.
Die standardmäßige automatische Flaschenkartoniermaschine für Arzneimittel unterstützt Kartons innerhalb des angegebenen Größenbereichs, während die Zuführ- und Kartonhandhabungsbereiche für spezielle Verpackungsformate ausgewertet werden können.
|
Konfiguration |
Standardbereich / Option |
|
Kartonlänge |
70–180 mm |
|
Kartonbreite |
35–80 mm |
|
Kartonhöhe |
14–50 mm |
|
Flaschenausrichtung |
Je nach Produkt konfigurierbar |
|
Förderhöhe |
Einstellbar für Linienintegration |
|
Produktzuführung |
Angepasst an die Flaschenform |
|
Futterbahnen |
Verfügbar je nach Leistungsbedarf |
|
Produktakkumulation |
Optional |
|
Kartonverschluss |
Steckklappe oder individuelle Versiegelung |
Spezielle Kartonstrukturen, Kartonoberflächen und Verschlussanforderungen sollten während der technischen Entwurfsphase bestätigt werden.
Die automatische Flaschenkartoniermaschine für Medikamente kann je nach Verpackungsprozess mit zusätzlichen Modulen konfiguriert werden.
|
Option |
Funktion |
Typische Verwendung |
|
Tintenstrahlcodierer |
Druckt Datum, Chargen- oder Chargeninformationen |
Pharmazeutische Verpackung |
|
Prospektordner und Einleger |
Anweisungen zum Falten und Einfügen |
Medizin und Gesundheitsprodukte |
|
Heißklebeeinheit |
Bietet einen geklebten Kartonverschluss |
Hochdichtanwendungen |
|
Produkterkennung |
Erkennt fehlende oder falsch zugeführte Produkte |
Automatisierte Qualitätskontrolle |
|
Erkennung vorgedruckter Kartons |
Überprüft Kartoninformationen |
Multi-SKU-Produktion |
|
Maßgeschneiderte Einspeisung |
Passt zu vorgeschalteter Ausrüstung |
Integrierte Produktionslinien |
Je nach gewählter Konfiguration können optionale Module in die Maschinensteuerung eingebunden werden.
Die Maschine kann eine HMI-basierte Steuerungsschnittstelle für Betriebsparameter, Produkteinstellungen und Maschinenverwaltung nutzen.
Für Kunden, die mehrere Produktformate betreiben, kann die Rezepturspeicherung den Wechsel zwischen etablierten Flaschen- und Kartonspezifikationen vereinfachen.
Die Schnittstelle kann auch für verschiedene Sprachen konfiguriert werden, darunter:
Englisch, Spanisch, Französisch, Arabisch und Russisch.
Wenn die Spezifikationen vor dem Versand bestätigt werden, kann KEDE relevante Produkt- und Kartoneinstellungen im Voraus vorbereiten.
Die Hauptmaschinenstruktur der Maschine besteht aus einer Edelstahlkonstruktion und unterstützt Anwendungen, bei denen Sauberkeit und zugängliche Maschinenoberflächen wichtig sind.
Sein Design ist für pharmazeutische Verpackungsumgebungen gedacht und kann entsprechend den Hygieneanforderungen des Produktionsprozesses des Kunden konfiguriert werden.
KEDE bietet CE-Zertifizierung und Zertifizierung des Qualitätsmanagementsystems ISO 9001 sowie Maschinentests und technische Dokumentation für Projekte in Übersee.
KEDE stellt automatisierte Verpackungsanlagen mit Fähigkeiten in den Bereichen mechanische Bearbeitung, Maschinenmontage, elektrische Integration und Funktionstests her.
Der maschinelle Herstellungsprozess umfasst:
Technisches Design → Strukturelle Fertigung → Präzisionsbearbeitung → Unterbaugruppe → Elektrische und pneumatische Installation → Endmontage → Funktionsprüfung
Vor dem Versand kann der Maschinenbetrieb durch Trockenlauf, Kartonzuführung, Produktzuführung, Falten und Schließen, Geschwindigkeitsprüfung und Sicherheitsüberprüfung überprüft werden.
Für kundenspezifische Projekte kann KEDE auch die tatsächlichen Flaschen und Kartons des Kunden vor der Lieferung prüfen. Dies ermöglicht die Beurteilung der Zuführ- und Kartonierungsleistung anhand der Materialien, die in der Produktion verwendet werden.
Die Maschine ist für runde, quadratische und ausgewählte unregelmäßige Flaschen ausgelegt. Das Zuführsystem wird entsprechend den Flaschenabmessungen, der Flaschenform und der erforderlichen Ausrichtung konfiguriert.
Ein servogesteuertes Indexierungssystem und einstellbare Flaschentrenner steuern den Produktabstand und die Positionierung, bevor die Flaschen in den Kartonierbereich gelangen.
Der Standardbetriebsbereich liegt bei 200–280 Kartons/Min. Eine Hochgeschwindigkeits-Servoversion kann je nach Produkt und Verpackungskonfiguration bis zu 300 Kartons/Minute erreichen.
Ja. Die Maschine kann mit Geräten wie Verschließern, Etikettierern, Kontrollwaagen und Förderbändern verbunden werden. Die Verbindungsdetails sollten anhand des vorhandenen Leitungslayouts bestätigt werden.
Ja. Je nach den Abmessungen des Prospekts, der Faltmethode und den Verpackungsanforderungen kann ein Modul zum Falzen und Einlegen von Prospekten hinzugefügt werden.
Ja. Für Chargennummern, Daten, Chargencodes und andere erforderliche Informationen kann optional ein Inkjet-Codierungssystem in die Kartonierlinie integriert werden.
Mehrere Produktformate können innerhalb der anwendbaren Maschinenpalette untergebracht werden. Die Umstellungsanforderungen hängen von der Flaschen-, Karton- und Fütterungskonfiguration ab.
Ja. Kunden können Produktmuster und Kartons für maschinelle Tests zur Verfügung stellen. KEDE kann diese Materialien verwenden, um die Zuführ-, Positionierungs- und Kartonierungsleistung vor der Lieferung zu überprüfen.
